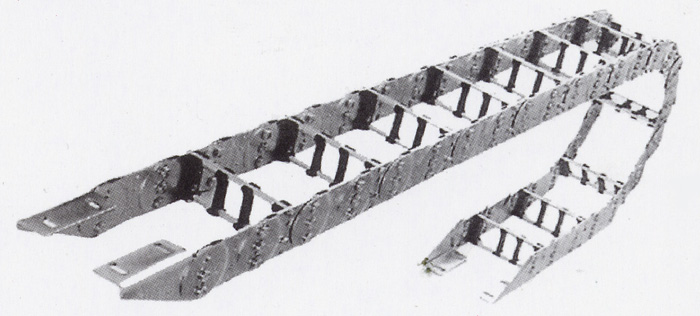

TLP型钢制拖链







TLP系列拖链由链板(优质钢材)和支撑板(高强度铝合金)销轴等零件组成,使电缆或橡胶软管与拖链之间无相对运动,故无机械磨损,在给定的弯曲半径范围内,不会产生弯曲和扭转变形,拖链并经防腐处理。因此具有造型新颖,结果轻巧。刚性好,强度高,传动灵活,安全可靠,拆装、使用、维修方便,外形美观,特别是拖链具有承载缆、管能力大的特点,是其它任何缆、管防护装置无法比拟的。由于造型新颖美观,能增强机床,设备整体艺术造型效果,增强我国机床,机械设备在国际市场的竞争力。

TLP系列拖链,为机械电子工业部定点生产厂,荣获春燕银质奖,主机厂可根据自己所需规格尺寸及位置进行选择使用。

1.拖链可适应最大移动速度40米/分
2.拖链在最大移动速度时,噪声声压不大于68分贝。
3.拖链安全使用寿命不小于100万次(往复)。

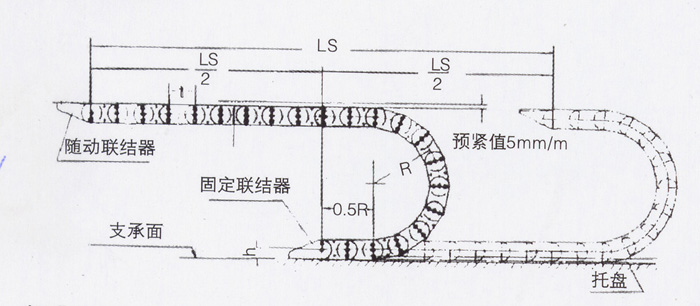

TLP型拖链主要参数

型号→
参项↓
TLP65 TLP95 TLP125 TLP180 TLP225
节距 t
65 95 125 180 225
弯曲半径 R 75/90/115/
125/145/185
115/145/200/
250/300
200/250/300/350/
470/500/575/700/750
250/300/350/
450/490/600/650
350/450/ 600/750
拖链最小宽度B(mix) 70 120 120 200 250
拖链最小宽度B(max) 350 450 550 650 1000
拖链长度 L 由用户按需要自定
支撑板最大孔径D1 30 50 75 110 150
矩形孔 D(max) 26 46 72 —— ——

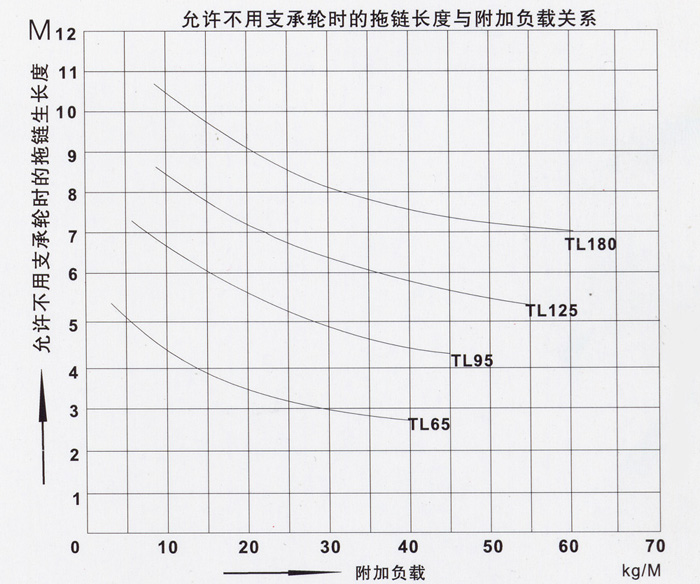

1.拖链按照JB/GQ0612-87《拖链》标准进行生产。
2.当需要非标准的弯曲半径或结构与标准有异的拖链时,可与本厂另行协议制造。
3.当拖链超过允许的最大宽度B(max)时,可采用由三条链带平行组成的复合拖链来完成。

TLP型钢制拖链
参数→
型号↓
hg D C(mim) j k m l l1 l2 l3 l4 d h s
TLP65 44 26 4 13 17 14 95 75 45 5 15 7 22 3
TLP95 70 46 5 25 30 26 125 105 65 10 20 9 35 4
TLP125 96 72 6 25 30 25 155 130 80 10 25 11 48 5
TLP180 144 - 7 25 35 29 210 175 115 10 30 13 72 6
TLP225 200 - 10 35 45 39 300 200 140 10 30 18 100 6

定货举例:

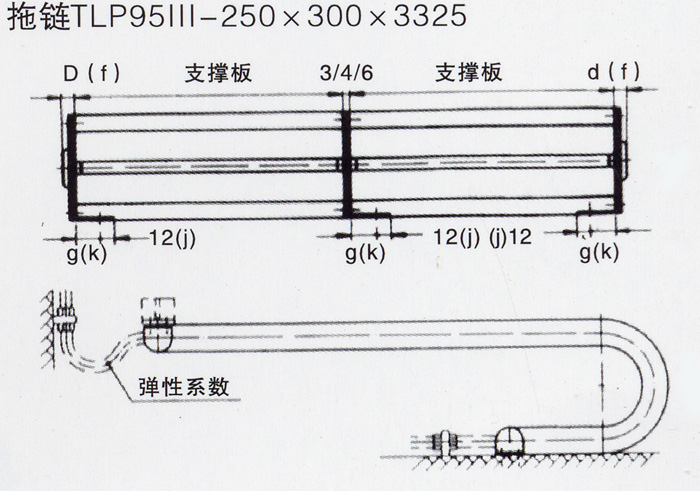

1.拖链型号TLP95,支撑板III型,弯曲半径R=250,支撑板宽度B=300,拖链长度L=3325。
