JR型钢制拖链型号 120/220/320/520/620

JR型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承输）长度大，支撑板可依赖顾客需制作，适用于工作母机，移动机械等。其弯曲半径为50-600mm，链板高度为35-150mm可任意选用。
JR型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。

·链板的高度，也就是支撑的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。

·弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

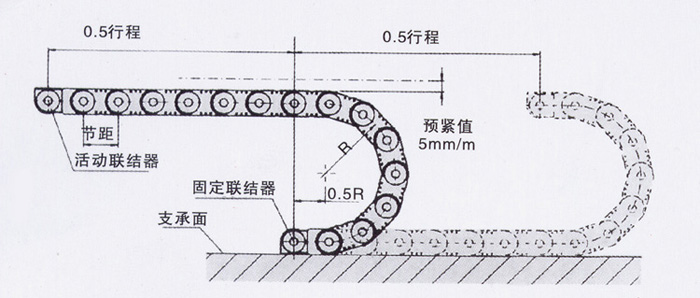

·拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结器是在行程的中点时。

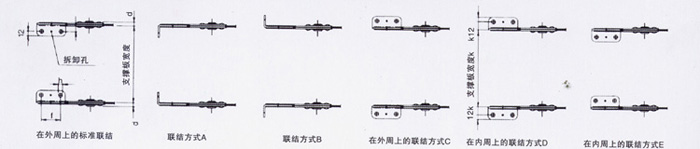

·拖链的固定可根据机床的位置情况选择。固定角钢可放在外固或内周在拖链内部或外部，一般情况联结部分在拖链内，而向外周。

JR型钢制拖链主要参数，及支撑板尺寸mm
